DOZAJ MAKİNALARI

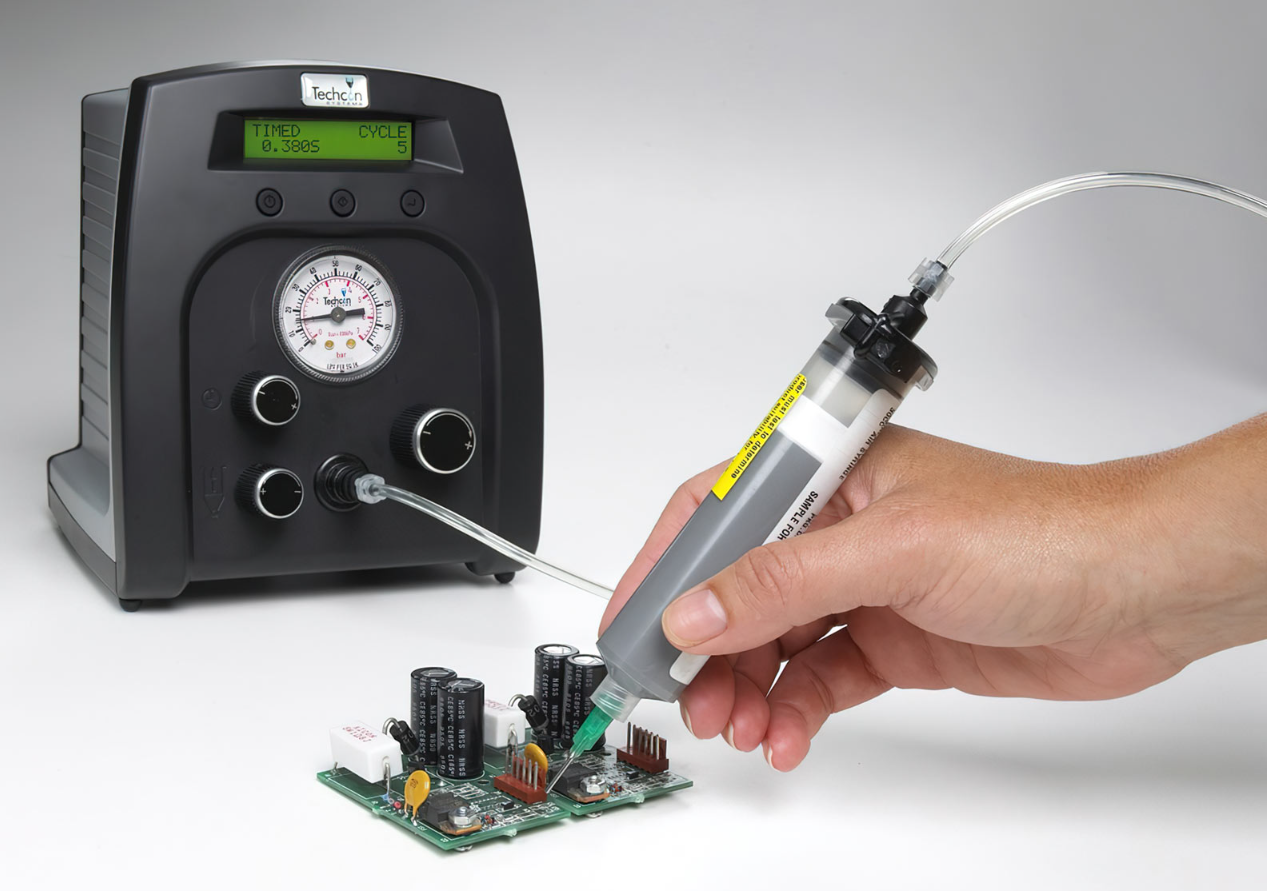

DX-350 Dijital Kontrol Ünitesi aynı anda 10 adet otomasyon programı yapılmasına imkan sağlar. Yüksek hassasiyetlidir. Çift çıkışlıdır.

Sistem dahili olarak vakum özelliğine sahiptir.

Yeni ve modern tasarımıyla çok az yer kaplamaktadır.

İki modeli bulunmaktadır; 0-100psi arası genel uygulamalar için ve 0-15psi arası düşük viskozite uygulamaları için.



Özellikleri;

  • Programlanabilir dojazlama döngüleri
  • 10 adet program hafızası
  • Ardaşık olarak farklı programları çalıştırabilme
  • Öğretme modu
  • Ayarlanabilir vakum ve geri-emme (suck-back) özellikleri



Teknik Özellikler
Boyut 6"W x 7"H x 6.5L" (15.2 x 17.8 x 16.5 cm)
Kütle 3.1lb (1.4kg)
Hız 1,200 cycle/minute
Zaman Ayarı 0.008 - 99.999 seconds
Giriş Voltajı 100 - 240Vac
Giriş Frekansı 50 - 60 Hz
Tetikleme Foot switch
Döngü Modu Continue, Interrupt and Purge
Standartlar CE, TUV-GS, NRTL and eK
Garanti 1 year



TS-250 Serisi Dijital Dispenserlar, ekonomik ve yüksek hassasiyete sahiptirler. Tek çıkışlıdır. Zamanlayıcı ve Vakum kontrolü içerirler. Güç adaptörü, hava hortumu, örnek uçlar ve şırıngası ile beraber sunulur.







Teknik Özellikler
Boyut 6" x 7" x 6" (15.2 x 17.8 x 15.2 cm)
Voltaj 24V DC power adapter provided

Zaman Ayarı

0.008 to 99.99 seconds

CE Sertifikalı





VALFLER

TS5500 SERİSİ SPREY VALFLER

Sprey Valfler, düşük ve orta viskozitedeki malzemeler için hassas spreyleme yapmak amacıyla tasarlanmışlardır. Strok ayar mekanizması sayesinde operatörün çok hassas dozajlama yapması mümkündür. Bakımı kolay ve pratiktir.

Standard TS5540 sprey valf, FDA uyumlu paslanmaz çelik gövde ve iç yapısı ile birlikte gelir.

Küçük yapısı sayesinde montajı ve kullanımı rahattır.



Özellikler

  • Stabil sprey miktarı
  • Sıçrama yapmaz
  • Pozitif yönde kapama
  • Ayarlanabilir akış kontrolü
  • Uzun ömür



Valf
TS5520
TS5540
BOYUT
107mm x 28mm
107mm x 28mm
KÜTLE
136g
336g
MALZEMEYE TEMAS EDEN PARÇALAR
303 SS
Teflon®
Anodized Al
EPR
303 SS
Teflon®
MAKSİMUM MATERYAL BASINCI
100 psi
(6.9 bar)
100 psi
(6.9 bar)
AKTİVASYON BASINCI

70 psi (4.8 bar)
Minimum

70 psi (4.8 bar)
Minimum
BAĞLANTILAR
Inlet: 1/8" NPT
Outlet: Spray nozzle
Inlet: 1/8" NPT
Outlet: Spray nozzle
MONTAJ
1/4-20UNC-2B
1/4-20UNC-2B
VİSKOZİTE LİMİTİ
1-1k cps
1-10k cps



Nozzles
TS5520
TS5540
AÇILMA ÇAPI
1.17mm
0.356mm
0.711mm
1.17mm
KONİK NOZUL
Standard
014R
028R
046R
FAN NOZULU
F
014F
028F
046F



TS5322 SERİSİ MİNİ SPOOL VALFLER

TS5322 Mini Spool Valfler farklı viskozitelerdeki malzemeleri hassas dozajlamak için tasarlanmıştır. TS5322' nin geri-emme (suck-back) ve damlatmama (anti-drip) özellikleri vardır.

TS5322 Valf, yay kuvvetiyle kapama yapar şekilde kullanılabileceği gibi (single-acting), pnömatik kapamalı şekilde de kullanılabilir (double-acting).





Teknik Özellikler
Boyut
101.6mm x 35mm
Çap
35mm
Kütle
139g
Materyal Girişi
1/8" NPT
Materyal Çıkışı
1/8" NPT
Hava Girişi

10 - 32 UNF-2B

Minimum Çalışma Hava Basıncı
70 psi
Maksimum Materyal Basıncı
500 psi
Malzemeye Temas Eden Parçalar
300 Series Stainless Steel
Anodized Aluminum
Teflon
EPR
Montaj
1.4-20 UNC-2B



Dozajlama Performansı
Minimum Dozaj Miktarı (Su)
0.002 ml
Debi(100psi) (su)
2700 ml/min; 0.71 gpm
Çalışma Frekansı
700 cycles/min
Viskozite Aralığı
Up to 1,000,000 CPS
Hassasiyet
±.3%



TS5400 SERİSİ İĞNE VALFLER

İğne Valfler, çok hassas ve gerektiğinde çok küçük miktarlarda dozajlama yapmak için tasarlanmışlardır. Dış strok ayarı sayesinde dozaj ayarı yapmak çok kolaydır. Bakımı kolay ve pratiktir. Küçük boyutu ve montaj vidası sayesinde kullanılması çok kolaydır.

TS5420 Ayarlanabilir İğne Valf, yay kuvvetiyle kapama yapar şekilde kullanılabileceği gibi (single-acting), pnömatik kapamalı şekilde de kullanılabilir (double-acting).

TS5540 Microshot İğne Valf'in çalışma prensibi; materyal akışı yolunu kanala giren bir iğne kapatmasıdır ve bu sayede 0.0005cm3 hacme kadar dozajlama yapabilir.

TS5540 Valfin materyalle temas eden parçaları FDA uyumlu 303 paslanmaz çeliktir.



Özellikleri

  • Hassas ve sabit dozaj miktarı
  • Ayarlanabilir Akış Miktarı
  • Kolay ve Pratik Bakım

    VALFLER
    TS5420
    TS5440
    TS5440
    BOYUT VE KÜTLE
    L: 112mm
    D: 28mm
    Weight: 136g
    L: 112mm
    D: 28mm
    Weight: 227g
    L: 127mm
    D: 28mm
    Weight: 227g
    MATERYALE TEMAS EDEN PARÇALAR
    303 SS,
    Anodized Al,
    Teflon®, EPR
    303 SS,
    Teflon®,
    EPR
    303 SS,
    Teflon®,
    EPR
    MAKSİMUM MATERYAL BASINCI
    300 psi
    (20.7 bar)
    300 psi
    (20.7 bar)
    100 psi
    (6.9 bar)
    AKTİVASYON BASINCI
    70 psi (4.8 bar)
    Minimum
    70 psi (4.8 bar)
    Minimum
    70 psi (4.8 bar)
    Minimum
    BAĞLANTILAR
    Inlet: 1/8" NPT
    Outlet: Male Luer Lock
    Inlet: 1/8" NPT
    Outlet: Luer Lock
    Inlet: 1/8" NPT
    Outlet: Tape w/ Luer Lock
    MONTAJ
    1/4"-20UNC-2B
    1/4"-20UNC-2B
    10-32 UNF
    VİSKOZİTE LİMİTİ
    1-100k cps
    1-100k cps
    1-100k cps

TS5620 SERİSİ DİYAFRAM VALFLER

Diyafram Valfler, düşük ve orta viskozitedeki malzemeleri hassas bir şekilde ve farklı miktarlarda dozajlamak için tasarlanmışlardır. Kısa strok miktarı sayesinde çok hızlı kapanma sağlanır. Valfin dışındaki strok ayarı sayesinde operatör rahat bir şekilde dojza miktarını ayarlayabilir. Küçük tasarımı sayesinde montaj esnasında kolaylık ve esneklik sağlar.

Gövde tasarımının FDA uyumlu (UHMWPE bazlı), kimyasal uyumlu (Teflon® bazlı) ve UltraViole uyumlu (Delrin® bazlı) modelleri mevcuttur.



Özellikleri

  • Mükemmel nem dayanıklılığı
  • Ayarlanabilir Strok Kontrolü
  • Küçük boyut ve hafiflik
  • Kolay ve Pratik Bakım İmkanı
  • Uzun Ömür
Teknik Özellikler
Boyut 66mm x 27mm
Kütle 66 g



TS1212 PNEUMATIC PINCH TUBE VALF

TS1212 PNEUMATİC PİNCH TÜP VALF, DÜŞÜK YA DA ORTA VİSKOZİTEDEKİ KİMYASALLAR İÇİN MİKRO DÜZEYDE YA DA SÜREKLİ DOZAJLAMA YAPMAK İÇİN KULLANILIR. AÇMA-KAPAMA İŞLEMİ DÖKÜM POLYETHYLENE TÜP SİSTEMİYLE GERÇEKLEŞTİRİLİR. TÜPÜN AĞIZ AYARI YAPILARAK DOZAJ MİKTARI VE DEBİSİ AYARLANABİLİR.





Teknik Özellikler
Boyut
83mm x 40mm
Kütle
83g
Materyal Girişi
Female Luer Lock
Materyal Çıkışı
Male Luer Lock
Hava Girişi
10-32 UNF (Air Lines Supplied)
Çalışma Hava Basıncı
30 psi -100 psi
Malzemeye Temas Eden Parçalar
Polyethylene (standard)
Polyurethane (optional)
Wetted Parts are disposable
Montaj Opsiyonları
1212-000-006



Dozajlama Performansı
Minimum Dozaj Miktarı (su)
0.0075cc
Debi (60 psi) (su)
2050 ml/min or 0.54 gpm
Çalışma Frekansı
500 cycles/min
Viskozite Aralığı
Up to 45,000 CPS
Hassasiyet
±0.56%





SARF MALZEMELERİ

Dozajlama şırıngaları (BARREL)


Size

NATURAL

AMBER

BLACK

3 cc

7030LL1NPK

7030LL1DPK

7030LL1BPK

5 cc

7050LL1NPK

7050LL1DPK

7050LL1BPK

10 cc

7100LL1NPK

7100LL1DPK

7100LL1BPK

30 cc

7300LL1NPK

7300LL1DPK

7300LL1BPK

55 cc

7550LL1NPK



7550LL1BPK




PE PISTON


Size

Wiper Piston (White)

Straight Wall (Red)

3 cc

7030009WPK

7030006RPK

5 cc

7050009WPK

7050006RPK

10 cc

7100009WPK

7100006RPK

30 cc -55 CC

7300009WPK

7300006RPK

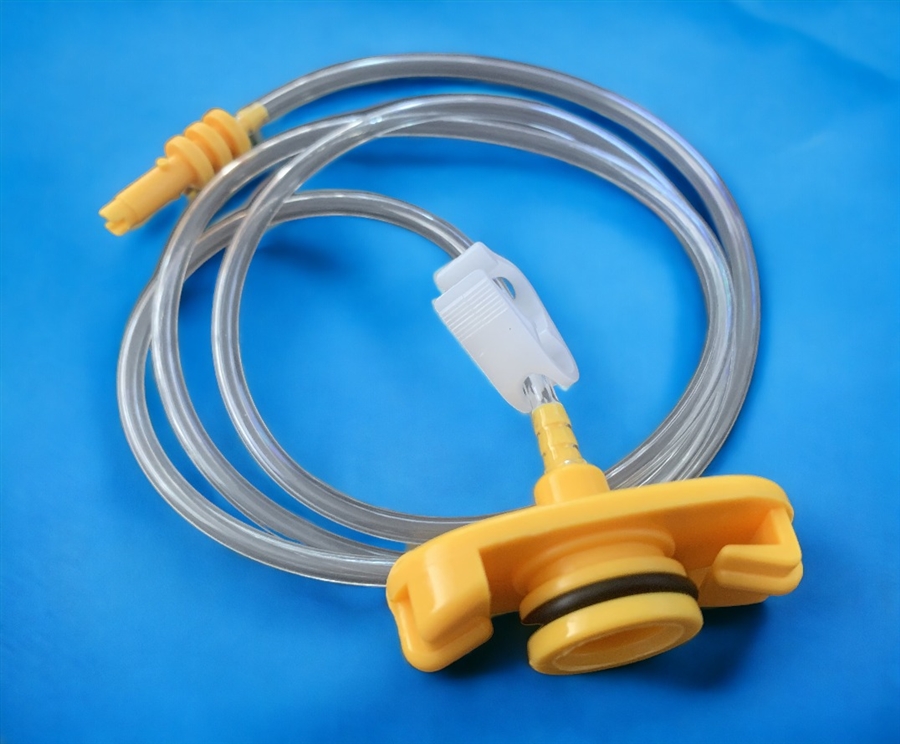

BARREL ADAPTER


Size

3' Hose

6' Hose

3 cc

70303RHB

70306RHB

5 cc

70503RHB

70506RHB

10 cc

71003RHB

71006RHB

30 cc -55 CC

73003RHB

73006RHB

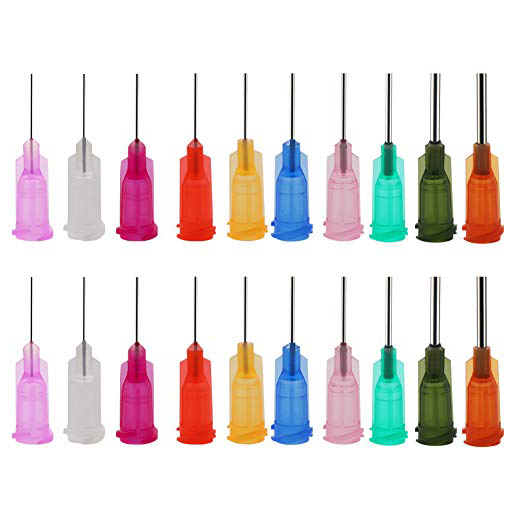

TE İĞNE SERİSİ


 Gauge

6.35mm

12.7mm

25.4mm

14



TE714050PK

TE714100PK

15



TE715050PK

TE715100PK

18

TE718025PK

TE718050PK

TE718100PK

20

TE720025PK

TE720050PK

TE720100PK

21

TE721025PK

TE721050PK

TE721100PK

22

TE722025PK

TE722050PK

TE722100PK

23

TE723025PK

TE723050PK

TE723100PK

25

TE725025PK

TE725050PK



27

TE727025PK

TE727050PK



30

TE730025PK

TE730050PK



32

TE732025PK









Gauge

Color

I.D. (inches)

I.D. (mm)



14

Olive

0.063

1.600



15

Amber

0.045

1.371



16

Grey

0.047

1.193



18

Green

0.033

0.838



20

Pink

0.024

0.609



21

Purple

0.020

0.508



22

Blue

0.016

0.406



23

Orange

0.013

0.330



25

Red

0.010

0.254



27

Clear

0.008

0.203



30

Lavender

0.006

0.152



32

Yellow

0.004

0.100

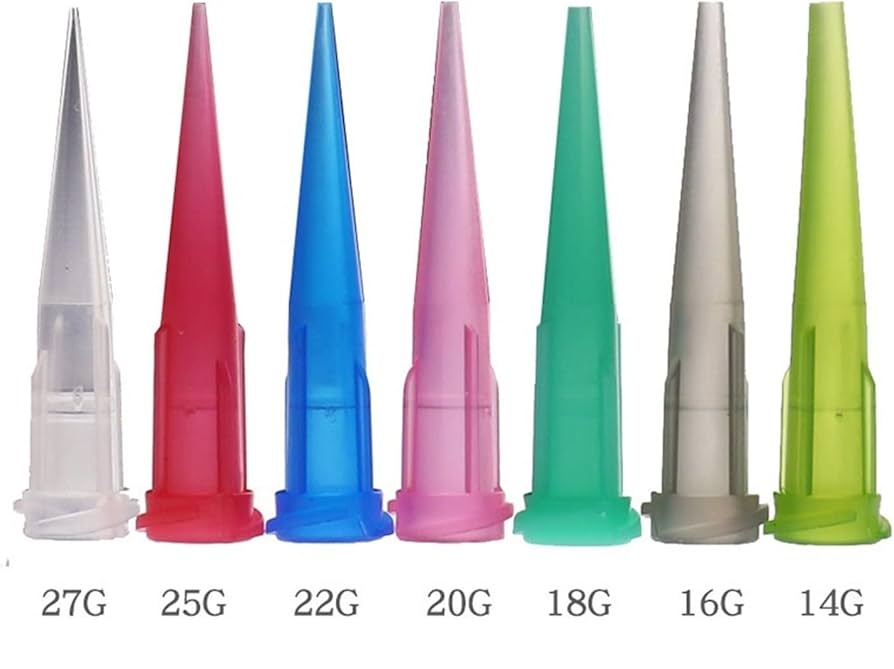

TT İĞNE SERİSİ


Gauge

Color

TT Needle

14

Tan

TT14-1-1/4PK

16

Grey

TT16-1-1/4PK

18

Green

TT18-1-1/4PK

20

Pink

TT20-1-1/4PK

22

Blue

TT22-1-1/4PK

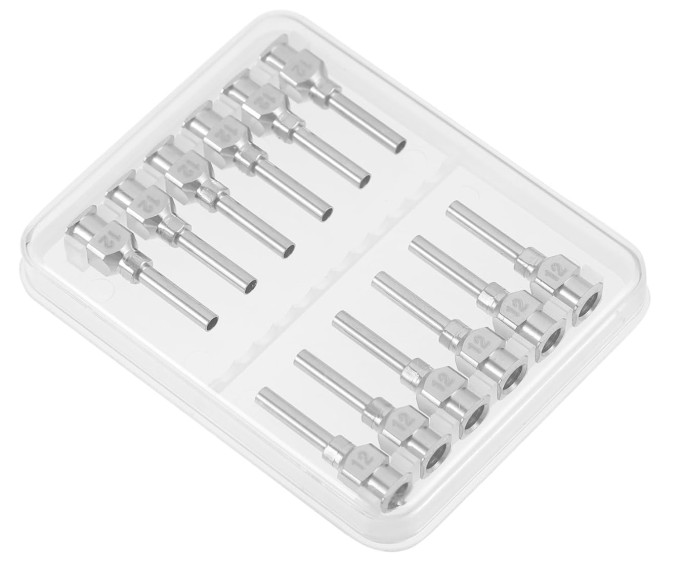

TS İĞNE SERİSİ


Part Number

Gauge

I.D. (inches)

I.D. (mm)

TS14SS-1/2

14

0.063

1.60

TS15SS-1/2

15

0.054

1.37

TS16SS-1/2

16

0.047

1.193

TS17SS-1/2

17

0.041

1.073

TS18SS-1/2

18

0.033

0.838

TS19SS-1/2

19

0.028

0.711

TS20SS-1/2

20

0.024

0.609

TS21SS-1/2

21

0.020

0.508

TS22SS-1/2

22

0.016

0.406

TS23SS-1/2

23

0.013

0.330

TS25SS-1/2

25

0.010

0.254

TS26SS-1/2

26

0.010

0.254

TS27SS-1/2

27

0.008

0.203

TS28SS-1/2

28

0.007

0.172
